DEZE TRAP PAST ALTIJD
Niet alleen (door o.a. zelfklevende en in verstek vervaardigde afwerklijst en de meegeleverde montagematerialen), maar ook perfect te monteren. Wanneer een standaardmaat niet toereikend is, ontvangt u in dezelfde levertijd (2 weken) voor elke sparingsmaat, raveelbakhoogte en plafondhoogte de juiste maatwerk zoldertrap.
Opmeten. Bestellen. Monteren. En klaar!!

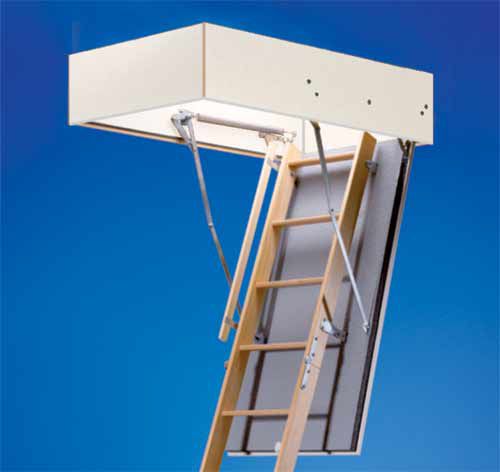

GOEDHOUT VAN MEUBELKWALITEIT
Zoals alle zoldertrappen van Jecor Professioneel blinkt ook de Goedhout uit door fijne verwerking en hoge kwaliteit. De afwerklijst en het witte trapluik met kantenband maken het geheel af. Trapbomen en – treden zijn verbonden door de oerdegelijke zwaluwstaarthoutverbinding.
Door jarenlange productie is de Goedhout tot een uitgebalanceerd product uitgegroeid.
DE GOEDHOUT VERVULT UW WENSEN
U hoeft zich om de DIN-, ISO- en andere bouwvoorschriften geen zorgen te maken.
Speciale optionele toepassingen en –uitvoeringen:
De Goedhout is ontworpen volgens DIN normen en kan een belasting van maximal 150 kg weerstaan.
De zoldertrap wordt geleverd inclusief de benodigde bevestigingsmaterialen
TRAPBOMEN
Hout, 20x85 mm
TRAPTREDEN
Geprofileerde. Stevige hardhouten traptreden; tredediepte 9cm
Dikte: 17 mm, trapbreedte standaard: 40 cm
Bij een luikopening < 60 cm: trapbreedte: 35 cm;
Bij een luikopening <55 cm: trapbreedte: 30 cm
Zwaluwstaathoutverbinding
PLAFONDHOOGTE
Van 197 tot 360 cm.
Fijnstelmogelijkheid met trapdeel -5 cm en +5 cm (totaal 10 cm). De grootte van het trapluik bepaalt mede de maximaal bereikbare plafondhoogte.
BENODIGDE RUIMTE
Uitvouwruimte (beneden) F (145-211 cm), minimale zwenkruimte (boven) niet nodig.
De precieze benodigde ruimte is afhankelijk van de te overbruggen plafondhoogte.
Om comfortabel gebruik te kunnen maken van de zoldertrap adviseren wij om hiervoor minimaal 50 cm extra te reserveren.
MAATWERK
De netto raveelbakmaat (lengte x breedte) is 1,5 cm kleiner dan opgegeven luikopening
Lengte luik tussen 100 – 160 cm
Breedte luik tussen 50 – 100 cm
Raveelbakhoogte tussen 17 – 90 cm
1 tussentrede bij raveelbakhoogte ≥ 30 cm
2 tussentreden bij raveelbakhoogte ≥ 54 cm
RAVEELBAK
Materiaal: 19 mm verlijmd meubelplaat
TRAPLUIK
Materiaal: 16 mm houtspaanplaat, gemelamineerd; wit; met rondom een pvc afdichting
HOKA HOLLE RUIMTE-AFDICHTING
Materiaal: TPV-profiel met twee hardheden, bestand tegen temperatuur-, vochtheidsinvloeden en veroudering.
Voorgeschreven: rondom in ruimte tussen vloer/plafond en raveelbak, hoogte 4 mm
AFWERKLIJSTEN
Materiaal: kunststof, wit; profiel 40 x 6 mm; voorzien van plaktape, systeem met hoeverbinders.
LUIKBESLAG
Mechaniek: uitgebalanceerd hef – veersysteem passend bij gewicht van de trap. Gelijkmatige krachtverdeling voor naadloss sluiten; ZD-snapslot.
Getest: veerwerk voor jarenlang belasting; alle andere bewegende delen hebben de duurtesten doorstaan.
Bediening: hefarm ligt bij belasting in rechte lijn; zodoende geen beweging in geopende trap.
SCHARNIEREN
Om het trapluik te openen en te sluiten: bij gesloten trapluik zijn de scharnieren niet zichtbaar, er bestaat een mogelijkheid om tot 20 mm dikke profielen met een maximum gewicht van 10 kg/m² onder het trapluik te bevestigen (trapluik ≤ 1 m²).
Wanneer het luik > 1 m² is dient men zwaardere veren toe te passen.
TRAPHEK
Materiaal: hout; 4 staanders: 33 x 33 mm; 2 houten driehoeksteunen: 85 x 20 mm, 6 geprofileerde houten lijsten 47 x 20 mm; hoogte van het taphek: 90 cm.
Getest: stabiliteit 500N (DIN 1055).
TRAPLEUNING
Materiaal: hout 18 x 38 mm
SLOT
Slot geschikt voor europrofielcilinder
Download uitgebreide documentatie 3-delige vouwtrap Goedhout
ISOLATIE EN AFDICHTING
De zoldertrap onderbreekt de zoldervloer met ca. 1 m². Alleen warmte-isolatie 3D of 4D biedt volledige warmte-afdichting mede door de speciale luchtkamer afdichting kaderprofiel. Er is geen sprake van een gewone rubber afdichting of zwakke schakel in het trapluik.
Warmte-ge-ïsoleerd - zichtbaar effectief!!
LUCHTDICHTE AANSLUITING
Isolatie en afdichting helpen niet veel als de koude lucht door de 4 meter lange aansluitvoeg stroomt. daar ontstaat warmteverlies, schimmelgevaar en dit is structureel niet goed. Het geteste plafondaansluitsysteem wordt altijd geleverd bij zowel de 3D als 4D warmte geïsoleerde zoldertrappen.
Het plafondaansluitsysteem maakt de aansluitvoeg echt luchtdicht!!
BEWEZEN ZEKERHEID
Wees voorzichtig met vergelijken!!
Neem alleen certificaten van onafhankelijke instanties serieus.
Onze 3D en 4D systemen staan voor:
Warmteisolatie 3D: Isolatiewaarde Rc = 1,041667
Gecertificeerd, DIN en ISO 12567-1: 2001-02, IBP Frauanhofer Stuttgart
Warmteisolatie 4D: Isolatiewaarde Rc = 1,5625
(ingeval van hogere isolatieeisen)
Gecertificeerd, DIN en ISO 12567-1: 2001-02, IBP Frauanhofer Stuttgart
Afdichtingswaarde zoldertrap 3D: a = 0,03 M3/HM (DAPA2/3)
Gecertificeerd, DIN en ISO 1026: 2000-09, PFB onderzoekscentrum voor bouwelementen
Afdichtingswaarde zoldertrap 4D: a = 0,02 M3/HM (DAPA2/3)
Gecertificeerd, DIN en ISO 1026: 2000-09, PFB onderzoekscentrum voor bouwelementen
Volgens bouwvoorschriften geteste waarden - zekerheid voor Blower-Door en EnEv.
| Art.nr. | Vouwtrap Goedhout, maatwerk |
|---|
